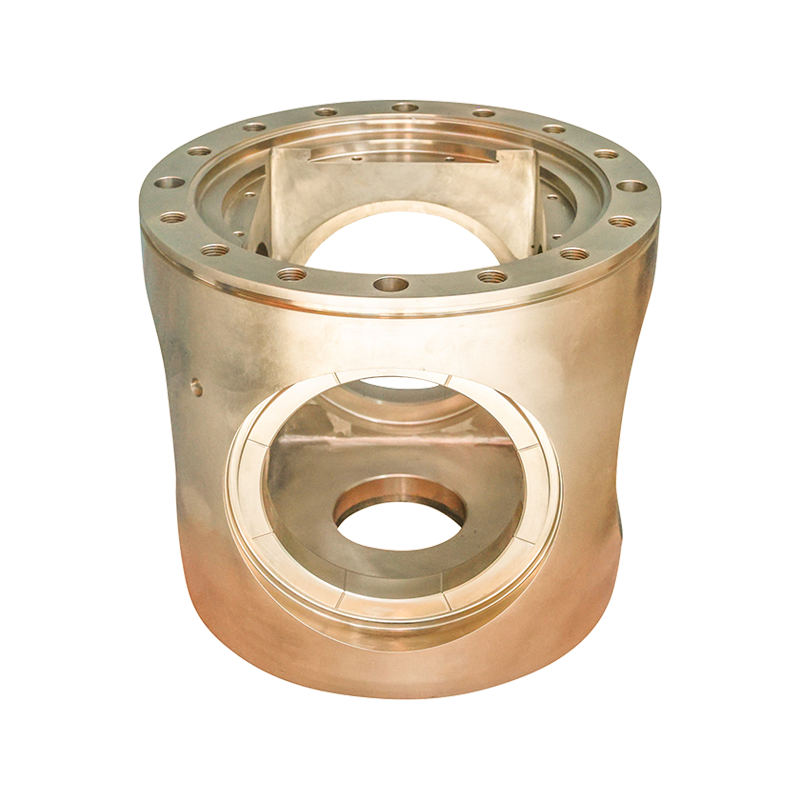

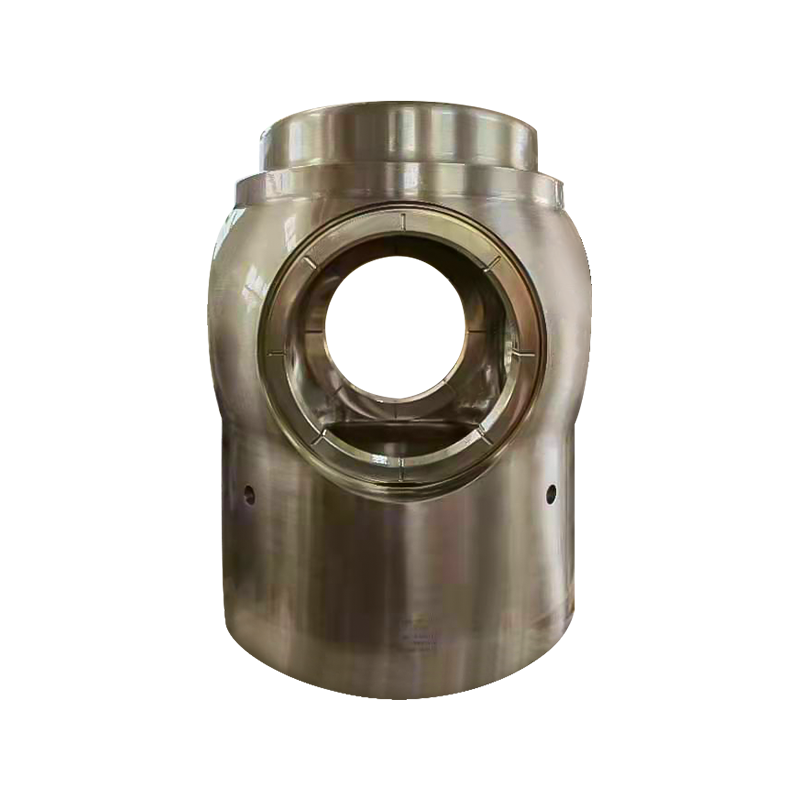

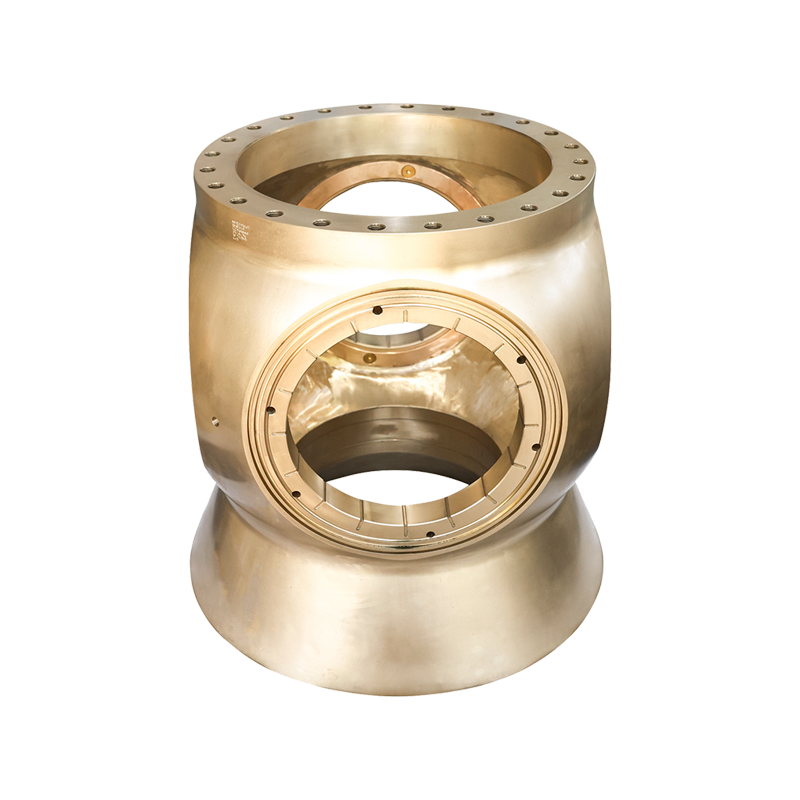

Marine CPP Hub

I det kontrollerbare propellsystemet, CPP Hub er en nøkkelkomponent som forbinder bladene og kraftoverføringssystemet, og utfører kjernefunksjonene bladvinkeljustering, kraftoverføring og systemstabilitet. Dens designnøyaktighet og ytelse bestemmer direkte responshastigheten, energieffektivitetsnivået og driftssikkerheten til CPP-systemet, og er "nervesenteret" i skipsfremdriftssystemet.

CPP Hub har en kompleks og sofistikert struktur, og integrerer en avstandsjusteringsmekanisme, tetningssystem og kraftoverføringskomponenter inne, hovedsakelig sammensatt av følgende deler:
Avstandsjusteringsmekanismen: Kjernekomponenten inkluderer et hydraulisk stempel, koblingsstang, eksentrisk aksel og glider. Stempelet beveger seg gjennom trykket av hydraulikkolje, og den eksentriske akselen drives til å rotere gjennom koblingsstangen, og til slutt roterer bladet om aksen for å justere stigningen. For eksempel bruker Zhenjiang Jinye Propeller Co., Ltd. en høypresisjons maskineringskoblingsmekanisme i sine CPP-produkter for å sikre at bladvinkeljusteringsfeilen kontrolleres innenfor ±0,1°.
Tetningssystem: På grunn av det langsiktige sjøvannsmiljøet, må flere mekaniske tetninger (som skjelettoljetetninger, O-ringer) utstyres på begge ender av navet for å forhindre at sjøvann trenger inn i det indre og forurenser hydraulikkolje, samtidig som man unngår lekkasje av hydraulikkolje og forårsaker marin forurensning.
Kraftoverføringsenhet: inkluderer en hylse, lager og kilesporstruktur, som er ansvarlig for å overføre dreiemomentet til hovedmaskinen fra overføringsakselen til bladet mens den bærer de radielle og aksiale belastningene som genereres av rotasjonen av bladet.

Arbeidsflyt: Når broen gir en avstandsjusteringskommando, avgir den hydrauliske pumpestasjonen trykkolje inn i oljesylinderen i navet, skyver stempelet til å bevege seg aksialt, og konverterer den lineære bevegelsen til roterende bevegelse av bladet gjennom koblingsstangmekanismen, og endrer dermed stigningen. Pitchjusteringsområdet er vanligvis -30° (reversering) til 30° (retningsbestemt), noe som tillater kontinuerlige og trinnløse endringer i skyvekraften.

Nøyaktig avstandsjustering, tilpasset flere arbeidsforhold
Som en direkte kontrollkomponent av bladvinkelen kan CPP Hub bytte stigning fra forover til revers på 0,5-2 sekunder, uten å endre hovedstyringen, noe som forbedrer skipets kontrollfleksibilitet. For eksempel, i taubåtdrift, kan den raske avstandsjusteringen av navet umiddelbart starte og stoppe og bevege seg horisontalt, og nøyaktig matche stillingsjusteringen til det tauede skipet.
Effektiv kraftoverføring og redusert energiforbruk
Kraftoverføringseffektiviteten til Hub må opprettholdes over 95 %, og friksjonskoeffisienten til de interne lagrene og konsentrisitetsdesignet til akselsystemet påvirker energitapet direkte. Zhenjiang Jinye forbedrer kraftoverføringseffektiviteten ved å optimalisere den interne strukturen til navet (som bruk av rullelager i stedet for glidelagre), og hjelper skip med å redusere drivstofforbruket per kjørelengde.

Forsegling og beskyttelse for å tilpasse seg tøffe miljøer
Saltspray, silt og lave temperaturer i det marine miljøet kan erodere Hub, så skallet er vanligvis laget av korrosjonsbestandig nikkel-aluminiumbronse eller høyfast støpejern. Det interne tetningssystemet må bestå trykktester på mer enn 10 bar for å sikre langsiktig pålitelig drift i dypt hav eller svært forurenset vann.
Systemkompatibel, integrert intelligent kontroll
Den moderne CPP Hub kan kobles sammen med skipets strømstyringssystem (PMS), og kan overvåke bladvinkelen, oljetrykket og temperaturen i sanntid gjennom sensorer, og automatisk optimalisere stigningen basert på data som hastighet og last. For eksempel, under passasjer- og rulle-rulett-seiling, kan systemet automatisk justere stigningen i henhold til rutehellingen, slik at vertsmaskinen alltid fungerer under de beste arbeidsforholdene.

Utformingen av CPP Hub må tilpasses i henhold til driftsscenarioet til skipet for å møte ulike kraftbehov og miljøbelastninger:
Marine ingeniørskip (som forsyningsskip for boreplattformer): De krever hyppig og lavhastighets presis posisjonering. Hubens avstandsjusteringsmekanisme må ha høyfrekvente finjusteringsmuligheter. De er vanligvis utstyrt med et servohydraulisk system for å oppnå 0,1° nivåvinkeljustering for å sikre at skipet holder en stabil holdning i vind og bølger.
Store handelsskip (som containerskip og tankskip): Fokus på energieffektivitet og pålitelighet. Huben har en design med stor diameter (delvis opptil 3-5 meter), og er laget av høyfaste legeringer for å tåle kontinuerlige belastninger under trykk på ti tusen tonn, samtidig som den reduserer vannstrømsmotstanden gjennom et strømlinjeformet skall.

Spesielle skip (som isbrytere, vitenskapelige forskningsskip): I møte med ekstreme miljøer som lav temperatur og ispåvirkning, må Hubs forseglingssystem være laget av lavtemperaturbestandig gummimateriale, skallet øker det slitesterke belegget, og spalteutformingen av avstandsjusteringsmekanismen tar hensyn til lavtemperaturkrymping for å unngå at komponenter stinker.
Innlandsskip (som ferger og lasteskip): På grunn av grunne vannveier og mye silt og sand, må Hubs utstyres med anti-silt filtreringsenheter, og lagrene er selvsmurte for å redusere feil forårsaket av silt og sandslitasje.
Med Zhenjiang Jinyes praksis som et eksempel, er det en CPP Hub tilpasset av et polarvitenskapelig forskningsskip. Gjennom -40 ℃ lavtemperaturtest kan tetningssystemet motstå det øyeblikkelige trykket på 15 MPa forårsaket av ispåvirkning, og oppfyller driftsbehovene i ekstreme miljøer.

Med oppgraderingen av grønn frakt og intelligens har den teknologiske utviklingen av CPP Hub tre hovedretninger:
Materialinnovasjon
Nye komposittmaterialer (som karbonfiberforsterket harpiks) har begynt å bli brukt i Hub-skall, som reduserer vekten med mer enn 30 % sammenlignet med tradisjonelle metallmaterialer, og har også bedre korrosjonsbestandighet; de indre lagrene er laget av keramisk belegg, og friksjonskoeffisienten reduseres med 50 %, noe som forlenger levetiden til mer enn 20 000 timer.
Intelligent diagnostikk og prediksjonsvedlikehold
Integrer vibrasjonssensorer, temperatursensorer og oljetrykksensorer for å analysere driftsstatusen til Huben i sanntid gjennom kantberegninger og advarsel om potensielle feil på forhånd. For eksempel, når en unormal økning i lagertemperaturen oppdages, kan systemet automatisk justere hydraulikkoljestrømmen for kjøling og sende vedlikeholdsmeldinger til mannskapet.

Integrert design
Integrert avstandsjusteringsmekanisme med hydrauliske pumpestasjoner for å redusere rørledningsforbindelser og redusere lekkasjerisiko; samtidig brukes 3D-utskriftsteknologi til å produsere komplekse interne strukturer, noe som reduserer antall Hubs deler med 40 % og forbedrer monteringseffektiviteten med 50 %.
Selskaper som Zhenjiang Jinye har lagt planer på disse feltene. Den intelligente CPP Hub som ble lansert i 2024 har blitt koblet til skipets digitale tvillingsystem, som kan forbedre kampanjeeffektiviteten ytterligere gjennom virtuell simulering.

Som "hjernen" til propellen med justerbar pitch, går CPP Hubs teknologiske utvikling gjennom oppgraderingsprosessen av skipsfremdriftssystemer fra mekanisk kontroll til intelligent samarbeid. Ut fra praksisen til produsenter som Zhenjiang Jinye, er høypresisjonsbehandling, tilpasset design og intelligent integrasjon kjernen i konkurranseevnen til CPP Hub. I fremtiden, med forbedringen av grønne skipsstandarder, vil CPP Hub med høy effektivitet, lavt forbruk og intelligente diagnosefunksjoner bli mainstream, og gi nøkkelstøtte for lavkarbontransformasjonen i shippingindustrien.
