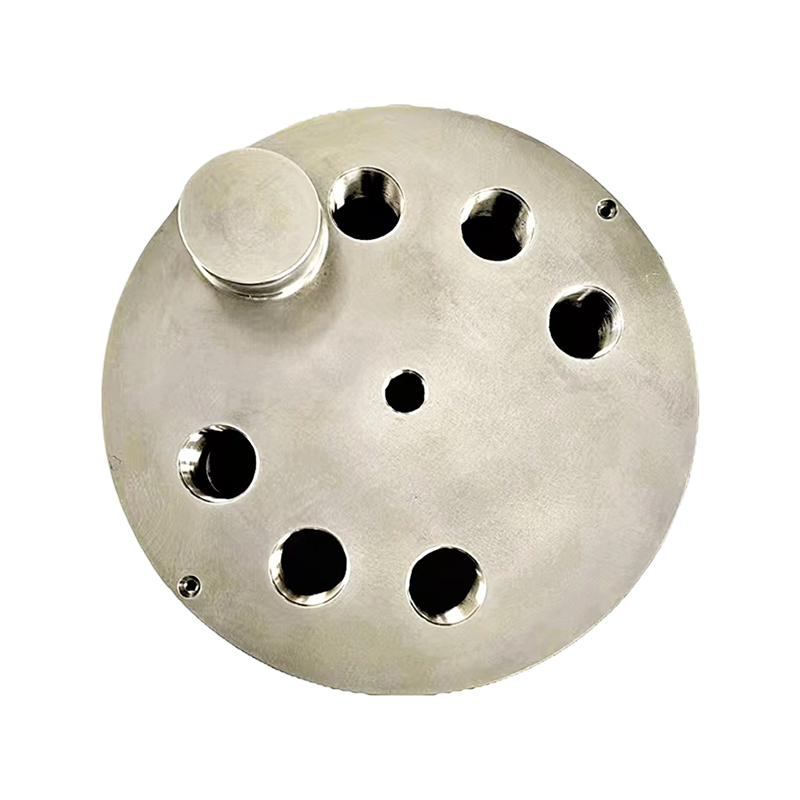

Propellbladholder

Den Propellbladholder er den strukturelle kjernekomponenten og kraftoverføringsenheten i et justerbart propellsystem (CPP). Den er installert inne i propellnavet, og dens kjernefunksjon er å fungere som en monteringsbase for bladet, bære bladet og overføre den enorme skyvekraften og dreiemomentet som genereres av vannkraft til navet og akterakselen. Samtidig er det koblet til servostempelet gjennom den bakre koblingsmekanismen, og konverterer den lineære bevegelsen til stempelet nøyaktig til rotasjonsbevegelsen til bladet, og realiserer dermed justeringen av stigningsvinkelen.

Den manufacturing of this component faces significant technical challenges. The materials must be made of high-level Ni-Cr-Mo special alloy forged steel to ensure extremely high strength, toughness and corrosion resistance, and be able to withstand decades of alternating loads in the marine environment. In terms of machining, its shape is complex and includes multiple high-precision bearing positions and mating surfaces. The dimensional tolerances and shape tolerances of these key parts must be controlled within extremely strict ranges (usually up to IT6-IT7 level accuracy) to ensure a perfect coordination with the entire system. The manufacturing process also requires strict tempering and heat treatment to optimize material performance, and 100% non-destructive testing (including ultrasonic and magnetic powder flaw detection) must be carried out to ensure that there are no defects inside and on the surface.

Zhenjiang Jinye Propeller Co., Ltd. har vist sine kjernefordeler i produksjonen av denne komponenten. Selskapet har full prosesskapasitet fra samarbeidsdesign til presisjonsproduksjon. Fordelen er at den kan integrere bladene, navene og Blade Carrier for å sikre optimal systemytelse. Ved å stole på avansert utstyr som store femaksede CNC-maskinverktøy, kan selskapet oppnå maskineringsnøyaktighetskontroll på mikronnivå. Samtidig, fra smimaterialer til ferdige produkter, implementerer selskapet et komplett kvalitetssporbarhetssystem for å sikre at hvert produkt som forlater fabrikken har upåklagelig pålitelighet. Produktene har rik erfaring med bruk på ekte skip, noe som også beviser sin utmerkede stabilitet og lange levetid.
